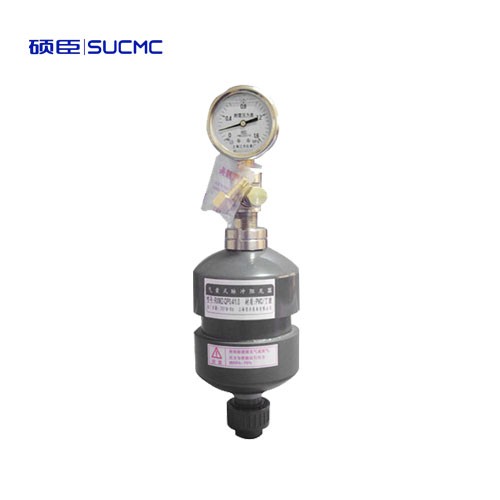

氣囊式脈沖阻尼器
氣囊式脈沖阻尼器有不銹鋼及PVC材質,可配套丁晴橡膠及氟橡膠氣囊，多種規格可選,根據不同流量選擇不同型號。
脈沖阻尼器是消除管路內往復泵引起的脈沖和水錘現象的常用裝置。它利用腔體內氣體的可壓縮性，存儲和釋放液體，達到減小管路中壓力和流量波動的目的。廣泛的應用于水處理、環保、電力、化工、反滲透、造紙等行業。
氣囊式脈沖阻尼器工作原理：在往復泵的排出沖程，脈沖阻尼器內氣體被壓縮，脈沖緩沖器內的液體量增加，這就把往復泵排出的一部分液體存入了脈沖阻尼器，消減了流量峰值，在往復泵的吸入沖程，脈沖阻力器內空氣膨脹，脈沖阻尼器內液體流出，補充管路流量，增加管路流量谷值，從而減小了管路的流量脈動。
氣囊式脈沖阻尼器特點：機構緊湊，承壓能力高，容積上限高，反應靈敏停車后，殘留液體少，橡膠隔膜。
氣囊式脈沖阻尼器功能作用：1、減少或消除水錘對系統的危害，2、避免過流量的產生，3、減小慣性損失4、提高泵的吸入性能，5、限定泵在啟停時產生的有害壓力峰值，6、保護管路、彎頭、接頭，減小壓力波動的沖擊，7、減小氣穴現象，為計量泵創造良好的工作環境并改善泵的工作性能，8、和背壓閥等配合使用可以使管路的壓力波動接近為零，9、防止介質其泡、噴射，和產出退化的現象，10、防止流量計等其他計量儀器受管路壓力波動的影響，11、平穩連續的向投加點輸送投加介質，12、降低系統的能耗，13、減小停泵水錘危害。
型號規格 | 材質 | 公稱容積(L) | 額定壓力(MPa) | 尺寸D(mm) | 尺寸H(mm) | 聯接方式 |
PVC氣囊式脈沖阻尼器 | ||||||
SCMC-Q-P0.4/1.0 | PVC | 0.4 | 1.0 | 315 | 90 |
Rc3/4″ |
SCMC-Q-P0.63/1.0 | PVC | 0.63 | 1.0 | 365 | ||
SCMC-Q-P1.0/1.0 | PVC | 1.0 | 1.0 | 470 | ||
SCMC-Q-P1.6/1.0 | PVC | 1.6 | 1.0 | 400 | 160 |
Rc11/4″ |
SCMC-Q-P2.5/1.0 | PVC | 2.5 | 1.0 | 470 | ||
SCMC-Q-P4.0/1.0 | PVC | 4.0 | 1.0 | 580 | ||
SCMC-Q-P6.3/1.0 | PVC | 6.3 | 1.0 | 750 | ||
SCMC-Q-P10/1.0 | PVC | 10 | 1.0 | 710 | 225 | Rc2″ |
不銹鋼氣囊式脈沖阻尼器 | ||||||
SCMC-Q-S0.4/20 | 304/316 | 0.4 | 20 | 320 | 89 | M27×2-6H |
SCMC-Q-S0.63/20 | 304/316 | 0.63 | 20 | 375 | ||
SCMC-Q-S1.0/20 | 304/316 | 1.0 | 20 | 485 | ||
SCMC-Q-S1.6/20 | 304/316 | 1.6 | 20 | 420 | 152 | M42×2-6H |
SCMC-Q-S2.5/20 | 304/316 | 2.5 | 20 | 490 | ||
SCMC-Q-S4.0/20 | 304/316 | 4.0 | 20 | 600 | ||
SCMC-Q-S6.3/20 | 304/316 | 6.3 | 20 | 770 | ||
SCMC-Q-S10/20 | 304/316 | 10 | 20 | 740 | 219 | M60×2-6H |
常用氣囊材質（丁晴橡膠、氟橡膠）根據客戶要求選擇不同型號、不同材質、不同連接方式 | ||||||
